苹果供应链那边出了点状况。塔塔电子在印度被黑客攻击，超过630G的数据被翻了出来。这里面最引人注意的，是iPhone 18 Pro系列的主板设计图。图纸很清楚，苹果这一代在内部结构上做了大调整。它解决了老问题，但也带来了新麻烦。

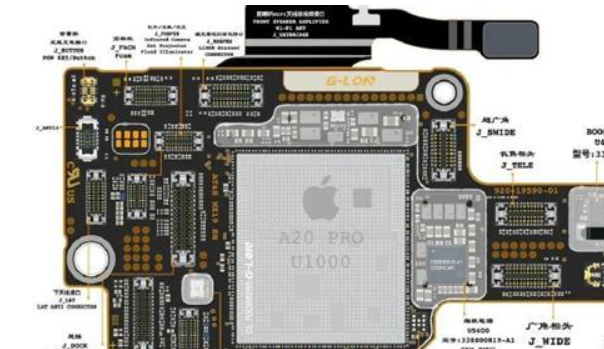

先说这个调整的核心，是散热方案变了。苹果用了很多年的双层主板夹心结构，把处理器夹在中间。这种设计的好处是省地方，但坏处也很明显，芯片热量要穿过多层电路板才能散出去，效率不高。iPhone 18 Pro改成了平铺封装，A20 Pro芯片和内存并排放置在主板上。芯片直接接触机身内部的VC均热板，看图纸那均热板面积不小，几乎覆盖了主板顶部区域。
这个变化带来的效果是直接的。热量传导路径短了，热阻也小了。对于经常用手机玩游戏或者做渲染的用户来说，这是件好事。iPhone在长时间高负载下的发热降频问题，一直是个槽点。这次从根上改了结构，实际表现应该会有明显提升。

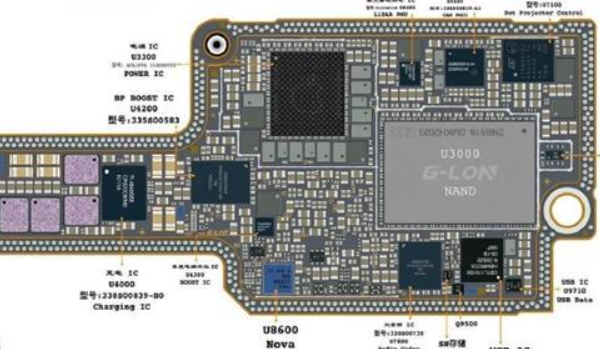

不过调整从来不会只带来好处。为了解决散热，苹果把NAND闪存的位置挪了。在图纸上，这块存储芯片被移到了两层主板的夹层中间。这个改动对普通用户日常使用没影响，但对于那些有特殊需求的人来说，影响很大。
过去有些用户觉得买小容量版本划算，用一段时间再去第三方维修店扩容，换个大硬盘。这种做法在iPhone 18 Pro上基本行不通了。因为闪存被夹在主板中间，要换它，维修师傅得先把两层主板加热分离，换好芯片，再重新贴合。这个过程对工艺要求极高，不是一般维修店能做的。稍微有点偏差，整块主板就废了。可以说，苹果用这个设计，从物理层面把低成本的扩容路子给堵死了。

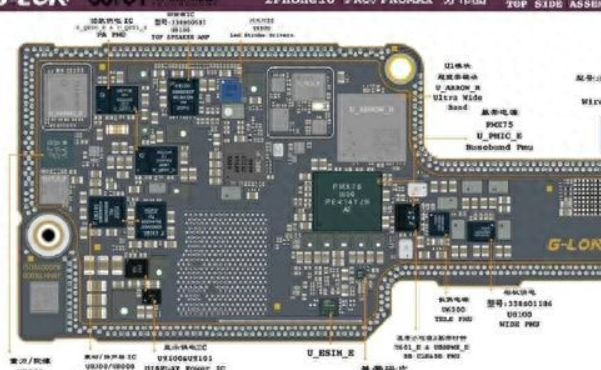

塔塔电子泄密出来的图纸，还确认了一些其他信息。比如Pro系列会用高通骁龙X80基带，支持6路接收，下行峰值能到10Gbps。影像方面，广角和长焦都有独立的供电芯片。另外因为毫米波支持的问题，美版机型大概率继续用高通基带，其他市场版本可能搭载苹果自研的C2基带。
现在回头看这次泄密，其实把苹果在旗舰机型上的一个取舍提前曝光了。一面是下了决心要解决多年的发热问题，做了大幅度的散热架构调整。另一面是通过物理设计，把第三方扩容的可能性降到了最低。接下来就看正式发布后，实际温控表现能不能达到预期，以及用户怎么看待维修门槛变高这件事。
总的来说，iPhone 18 Pro系列这次内部结构变动，带来的是一个有得有失的局面。散热能力的改善是实实在在的，对于追求性能释放的用户，这可能是换机的理由。而存储扩容这条路被堵死，或许会促使更多人在购买前，认真考虑自己的容量需求，尽量一步到位。
